| 是否进口：否 | 产地：西安 | 品牌：西安红光智能电气 |
| 型号：JLSZV-10 | 加工定制：是 | 种类：高压计量箱 |
| 材料：树脂 | 防护等级：3P | 最小包装数：1 |
| 订货号：HG5844U | 物料编号：2314545HGF | 货号：621525151HGF |
| 电压范围：10KV | 适用场所：户外 | 准确级组合：0.2S |
| 绕组级别：2 | 额定频率：50 | 材质：树脂 |
| 额定输出：220V | 短时热电流：25 | 额定一次电流：10/5 |
| 额定二次电流：15/5 |

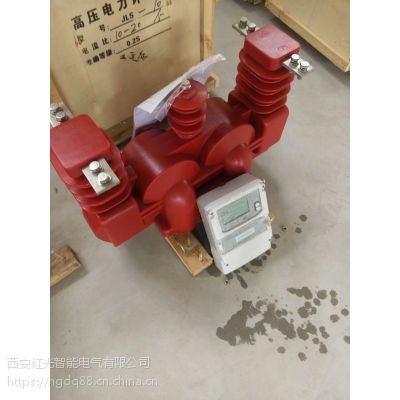

10KV高压互感器JLSZV-10KV户外组合式计量箱不配电度表称组合互感器，交流油浸、干式户外式（也适用户内），是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50、60HZ的三相交流：35KV、10KV、6KV、3KV系统网络上。具有精度高、重量轻、宽负荷、安装方便和防窃电等优点，且干式环氧树脂浇注型的计量箱具有无油化特点。深受供电部门欢迎。 三相三线计量箱由二只单相电压和电流互感器组成，三相四线计量箱由三只单相电压和电流互感器组成。一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。
10KV高压互感器JLSZV-10KV户外组合式计量箱供电压、西安红光智能电气有限公司电流和电能测量及继电保护用，适用于城网、农网户外变电站，也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器。电压互感器由户内环氧树脂浇注结构，铁芯为外露式，用优质冷轧又红又取向硅钢片叠装而成，在中心柱上装置一次及二次线圈。电流互感器也由户内环氧树脂浇注结构，铁芯为封闭式，用优质冷轧取向硅钢片卷制而成的。二个电压互感器（PT）、二个电流互感器（CT）通过组合装在一个封闭的铁箱内，PT、CT均为电磁式，成一字形排列，形成一体。
10KV高压互感器JLSZV-10KV户外组合式计量箱
额定电压：35KV 10KV 6KV
2、准确等级：0.5和0.2级 0.5S和0.2S级
3、额定变比：电压比：35000/100V、10000/100V、6000/100V
电流比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100．．．．．．Ａ等规格。
４、双电流比规格：双变比电流二次电流有注明电流变比为1S1、1S2、1S3、21S1、21S2、21S3，其中S1、S2为小电流变比S1、S3为大电流变比，其中电流变比接法应按对应的变压器***大容量选择
５、额定容量：
6KV 0.2、0.2S级 电压部分：2×20VA 电流部分：2×10VA 0.5级 电压部分：2×25VA 电流部分：2×10VA 10KV 0.2、0.2S、0.5级 电压部分：2×25VA 电流部分：2×10VA 35KV 0.2、0.2S、0.5级 电压部分：2×50VA 电流部分：2×10VA
