| 是否进口：否 | 产地：西安 | 加工定制：是 |
| 品牌：西安红光智能电气 | 型号：ZW32-12 | 极数：3P |
| 额定频率：50HHz | 灭弧方式：真空断路器 | 货号：123456446 |
| 额定绝缘电压：12V | 机械寿命：1万次 | 产品认证：***-2000 |
| 物料编号：135465123 | 最小包装数：1 | 是否跨境货源：否 |
西安红光智能电气
产品名称：产品功能介绍ZW32-12户外高压真空断路器

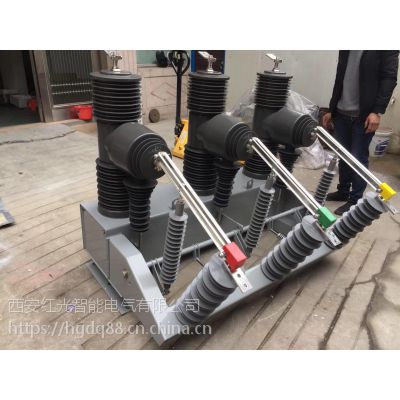

产品功能介绍ZW32-12户外高压真空断路器
一、概况
1.1 产品型号及名称
ZW32-12/630-20户外高压真空断路器。
1.2 主要用途
ZW32-12/630-20户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。
1.3 型号意义
1.4 引用标准
断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
1.5 使用环境条件
1、海拔高度不超过2000米；
2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
3、风速不大于35m/s；
4、无易燃、baozha危险、化学腐蚀及剧烈震动的场所。
2、结构特点
2.1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和baozha危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。
2.3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。
2.5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
2.6 断路器的安装方式可采用单杆或双杆座装方式。
3、安装、使用及维护
3.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
3.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。
3.3 断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。
3.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
3.5 用户不得随意更换使用与原型号规格不一致的电器元件。
3.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。
4、运输、验收及贮存
4.1 运输
运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。
4.2 验收
用户收到柱上断路器后应进行如下工作：
1、检查包装是否损坏
2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。
3、检查柱上断路器铭牌的技术参数、产品合格证是否符合订货要求。
4.3 贮存
本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。
5、订货须知
5.1 订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数及所需电流互感器的变比等。
5.2 用户须提出安装方式，选择相应紧固附件。
5.3 用户须根据使用要求选择相应的功能配置。
